¶ Введение
Метка - это зафиксированный в файле момент времени, на который необходимо вычислить координаты объекта. Есть три типа меток: _XA, _XB и _XC. Метки _XA и _XB поступают из файлов JPS, если они записаны приёмником. Метки _XC поступают в результате импорта внешних файлов *.Dat, *.Ev и *.Txt.
¶ Открыть
Чтобы открыть рабочую область меток, выберите в главном меню программы пункты Вид Метки.

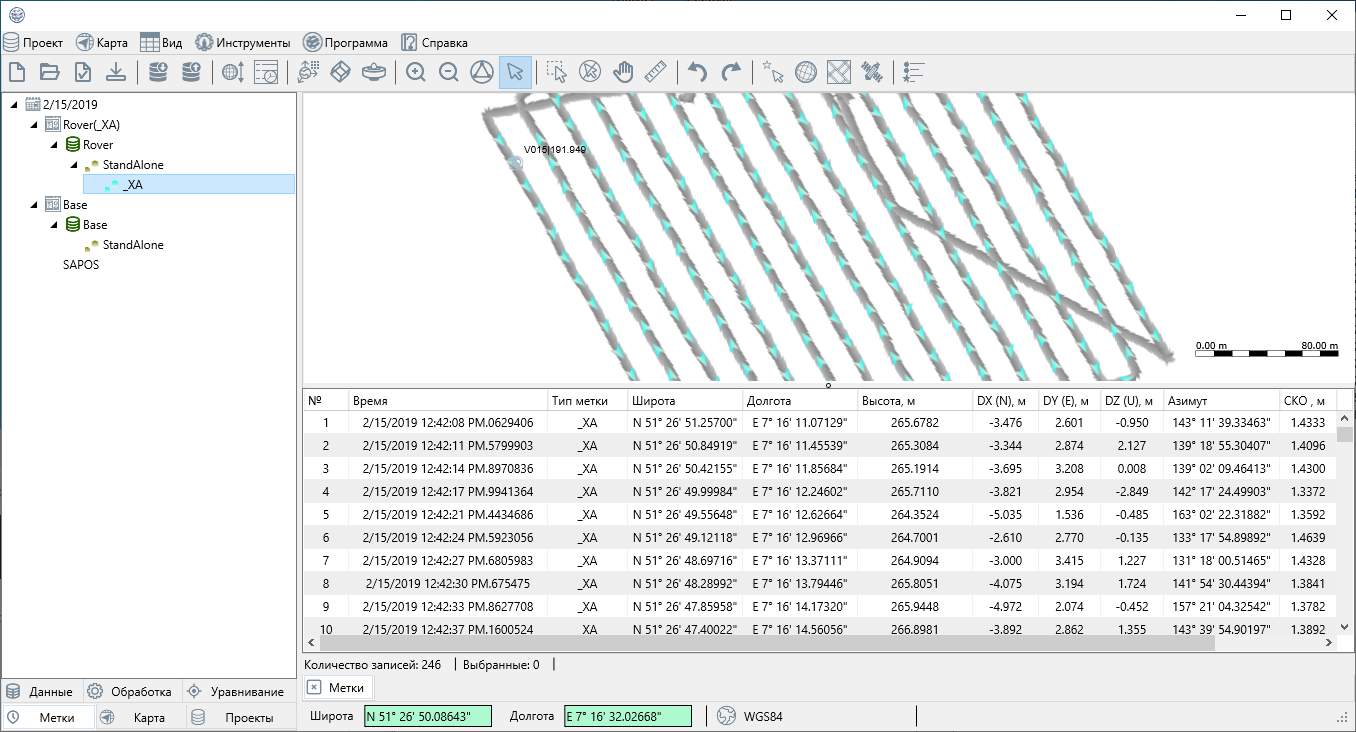

Рисунок 24-1. Дерево закладки Метки и таблица Метки
¶ Дерево закладки Метки
Дерево закладки Метки содержит элементы Файл, Набор данных, Автономное решение и Решение.
Доступ ко всем функциям можно получить, нажав правой кнопкой мыши на элемент дерева.
| Значок | Имя | Описание |
|---|---|---|
 |
Установить камеру | Определить камеру для типа Метки:
|
 |
Установить самолёт | Определить самолёт |
| Снос | Открыть график, чтобы быстро найти необычные множественные метки | |
 |
Удалить | Удалить импортированные метки |
 |
Импорт | Импорт меток из файлов формата *.Dat, *.Ev и *.Txt |
 |
Экспорт | Экспорт мток в файлы формата:
|
 |
Обработать | Выполнить вычисление координат объекта для меток |
|
Удалить | Удалить вычисленные координаты объекта для меток |
 |
Отчёт | Формирование отчёта |
¶ Таблица Меток
| Колонка | Описание |
|---|---|
| Время | Значение метки |
| Метка | Строка метки |
| Тип Метки | Tипы метки: _XA, _XB и _XC |
| Снос | Угол между продольной осью самолёта и направлением его движения относительно земной поверхности |
| Крен | Поворот самолёта вокруг его продольной оси |
| Тангаж | Угловое движение самолёта относительно главной (горизонтальной) поперечной оси инерции |
Доступ к функции можно получить, выбрав строки и нажав правой кнопкой мыши
| Значок | Имя | Описание |
|---|---|---|
|
Изменить снос-крен-тангаж | Изменить выбранные параметры движения |
Также общие табличные функции
