¶ Введение
Окно редактора антенн можно активировать через опцию Программа главного меню, затем выбрав пункт Антенны или нажав иконку
на панели инструментов

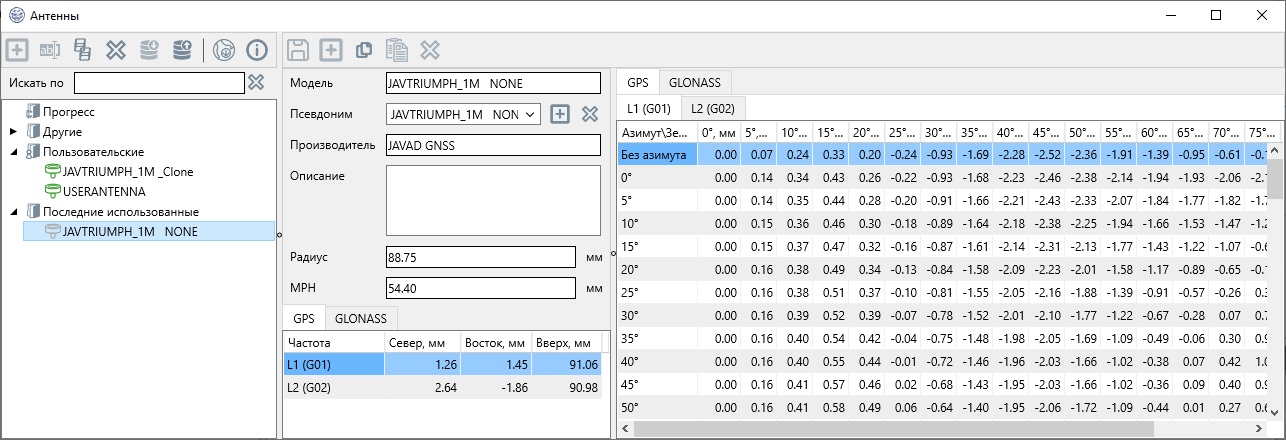

Рисунок 17-1. Окно редактора антенн
Окно разделено на три части: левую панель дерево антенн, центральную панель параметры антенны для антенны, выбранной в дереве и правую панель с таблицей вариаций фазового центра, которые также являются параметрами выбраной антенны.
¶ Дерево антенн
Дерево антенн содержит 4 основных папки антенн:
| Значок папки | Имя | Описание |
|---|---|---|
 |
Прогресс | антенны производства НИИМА Прогресс |
 |
Другие | антенны других производителей, сгруппированные по названию компании |
 |
Пользовательские | антенны, добавленные пользователем |
|
Последние использованные | 10 последних антенн, использованных в программе |
Дерево антенн также используется для поиска типа антенны, указанной в строке поиска Искать по. Чтобы найти нужную антенну, откройте папки или выполните поиск, введя имя антенны.

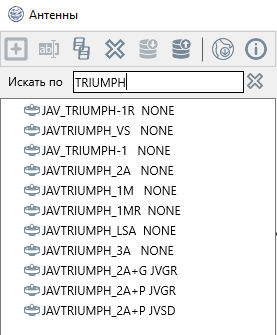

Рисунок 17-2. Поиск антенны в дереве антенн
Если дерево антенн открыто в окне свойств для объекта Выборка, оно будет отображаться в режиме выбора (только левая панель). Для редактирования параметров антенны следует выделить её и нажать кнопку Вид редактировать, после чего в окне будут открыты все три панели.
¶ Добавление и редактирование антенн
Новую антенну можно добавить только в папку Пользовательские() . Все антенны пользователя сохраняются в базе данных по следующему пути: C:\Users\UserName\Documents\ProGeoOffice\Antennas\antennas_user.db3.
Следует нажать кнопку Добавить (иконка
в ленте иконок окна Антенны) для добавления новой антенны.
Для изменения названия антенны необходимо дважды кликнуть на имя антенны и затем отредактировать его.
¶ Редактирование
После выбора антенны в дереве ее параметры будет отображаться в центральной и правой (вариации фазового центра) панелях.
Параметры пользовательской
¶ Импорт
Антенна может быть добавлена в результате импорта из файлов ANTEX (*.atx, *.txt) и ANTINFO (*.*, *.txt).
¶ Экспорт
Антенна может экспортироваться в файл ANTEX (*.atx, *.txt).
¶ Обновление

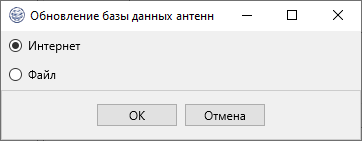

База данных антенн обновляется из итернета или файла
Обновление базы данных антенн можно сделать с помощью веб-сайта Национальной геодезической службы по калибровке антенн (NGS)
¶ Параметры антенны

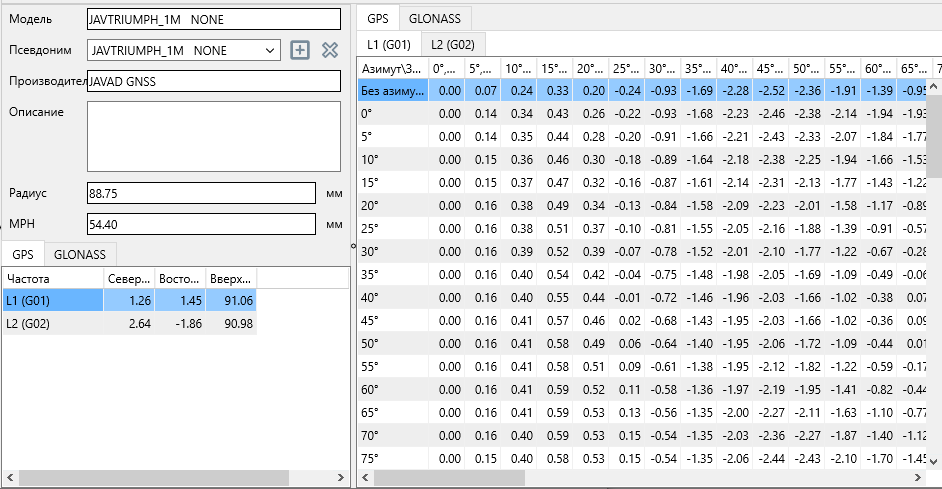

Рисунок 17-5. Параметры антенны
| Имя | Описание |
|---|---|
| Радиус | Радиус антенны |
| MPH | Вертикальное расстояние от референцной точки антенны (ARP) до метки измерения высоты на антенне |
| Север, Восток, Вверх | Смещения фазового центра относительно ARP к северу, востоку и по высоте для выбранной навигационной системы и частоты |
Схему для этих параметров можно увидеть на схеме параметров антенны
¶ Добавить

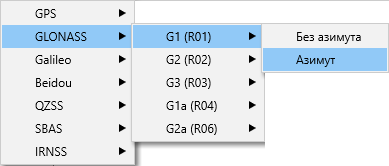

Нажмите кнопку Добавить (иконка в ленте иконок окна Антенны), чтобы выбрать из списка навигационную систему и частоту
Чтобы изменить значение параметра, дважды кликните на его значение в таблице и введите новое значение.
¶ Скопировать и вставить
Операции Скопировать (
) и Вставить (
) делают лёгким копирование данных по системам навигации и комбинации частот для вставки в другое место или для редактирования в Excel или другом текстовом редакторе.
¶ Удалить
Нажмите Удалить (иконка
в ленте иконок окна Антенны), чтобы удалить для антенны выбранную систему навигации и частоту
¶ Схема параметров антенны
Нажав на иконку
в ленте иконок, можно активировать окно со схемой параметров антенны, на которой отображается схема основных геометрических параметров антенны:

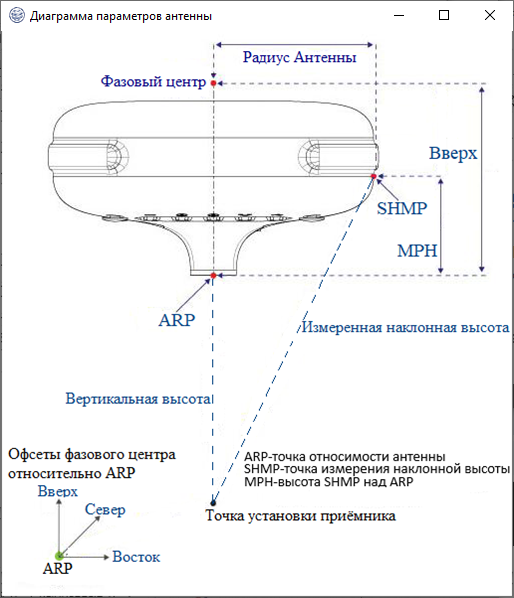

Рисунок 17-6. Схема параметров антенны
